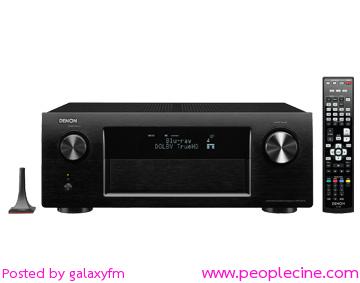

DENON AVR-3313

Integrated Network AV Receiver

7.2 Channel 4K & 3D Pass Through, Networking Home Theater Receiver with AirPlay® and Zone 2 Video



AVR-3313 คือมาตรฐานใหม่ของ A/V Receiver ที่ทำงานได้อย่างลงตัวกับสัญญาณ 3D, Blu-ray, Game Console และอุปกรณ์เพื่อความบันเทิงอื่นๆ มาพร้อมขั้วต่อ HDMI Input มากถึง 7 ชุดและมีขั้วต่อ HDMI Output 3 ชุด มีภาคขยายทั้งหมด 7 Channel แต่ละ Ch ให้กำลังขับเท่ากันหมดคือ 125-Watt มีขั้วต่อ Pre-out สำหรับลำโพง Subwoofer 2 ชุด และวงจรถอดรหัสสัญญาณเสียง Surround ได้ทุกฟอร์แมท นอกจากนี้ยังมีวงจรวีดีโอความคมชัดสูง ถ่ายทอดสัญญาณที่ 4K (3840 x 2160poxel) มีการเพิ่มขีดความสามารถในการเชื่อมต่อ Network ให้มีประสิทธิภาพสูงขึ้น ดังนั้นการ Streaming สัญญาณเสียง ภาพไปเป็นอย่างราบรื่น มีระบบการทำงาน  AirPlay ในตัว ถอดรหัสเสียง MP3, WMA/WAV และ FLAC Audio ทำงานร่วมกับ Window 7 ได้


New Features
• รองรับสัญญาณวีดีโอที่ 4K (Video Up-scaling, Video Pass-through, GUI overlay)
• เข้าถึงฟังก์ชั่นการทำงานของ Network ได้อย่างสมบูรณ์แบบ เพื่อนำมาคุณสู่โลกของความบันเทิงต่างๆประกอบด้วย:
- AirPlay - DLNA 1.5 certified - Windows 7 - Internet radio
- Last.fm - Photo streaming - flickr
- ถอดรหัสเสียง FLAC HD, High-resolution audio file (96 kHz / 24-bit)
• มีขั้วต่อ Denon Link HD เพื่อคุณภาพเสียงที่ดีเยี่ยม และปราศจาก Jitter เชื่อมต่อกับเครื่องเล่น Blu-ray รุ่นใหม่ของ Denon คือรุ่น DBT-3313UD BD
• Hybrid PLL Jitter แก้ปัญหาความเหลื่อมของสัญญาณดิจิตอล
• Multi Zone HDMI Output ทำให้สามารถเล่นสัญญาณวีดีโอที่แตกต่างกันสอง Source เพื่อส่งสัญญาณไปยังทีวีสองเครื่อง
• รองรับ \"Denon Remote App\" รุ่นใหม่ล่าสุด เพื่อความสะดวกในการใช้สมาร์ทโฟน และ Tablet ระบบปฏิบัติการ Android และ iOS
• มีขั้วต่อ HDMI บริเวณด้านหน้าเครื่อง สำหรับเชื่อมต่อกับกล้องถ่ายวีดีโอหรืออุปกรณ์อื่นๆ
• มีขั้วต่อ HDMI บริเวณด้านหน้าเครื่อง สำหรับเชื่อมต่อกับกล้องถ่ายวีดีโอหรืออุปกรณ์อื่นๆ

State-of-the-art Denon Solutions for Maximising Content Quality
• ภาคขยาย 7 Channel แยกเป็นอิสระ ให้กำลังขับเท่ากันทุก Channel (125 W x 7 ch)
• ภาคจ่ายกระแสไฟคุณภาพสูง ดังนั้นสัญญาณภาพและเสียงจึงออกมาอย่างมีคุณภาพ
• วงจร Dynamic Discrete Surround Circuit, D.D.S.C.-HD ถอดรหัสสัญญาณ HD
- AL24 Processing Plus ทำหน้าที่แก้ไขและยกระดับคุณภาพของสัญญาณเสียงให้เป็นธรรมชาติมากขึ้น
• สัญญาณภาพใช้เทคโนโลยี 3D Pass-through
• วงจร Dolby Pro Logic IIz ทำหน้าที่ถอดรหัสสัญญาณ Effect ของลำโพง Front-height
• วงจร Audyssey DSX ทำหน้าที่ถอดรหัสสัญญาณ Effect ของลำโพง Front-height หรือ Front- wide ซึ่งจะทำให้เสียงบรรยากาศโอบล้อมคนฟังสมจริงมากขึ้น
• สัญญาณเดินทางในระยะทางสั่นๆเพื่อคุณภาพเสียงที่ดีเยี่ยม
• วงจร D/A Converter คุณภาพสูงทำงานในระดับ 192kHz/24-bit ทุก Channel
• การรับและส่งข้อมูลดิจิตอลเป็นไปอย่างมีประสิทธิภาพ ดังนั้นเมื่อเชื่อมต่อ iPod และ iPhone ผ่านทางขั้วต่อ USB สัญญาณเสียงดนตรีจึงออกมาคมชัด
• ฟังก์ชั่น Compressed Audio Restorer ซึ่งเป็นเทคโนโลยีเฉพาะของ Denon ทำหน้าที่ขยายข้อมูลดนตรีที่ถูกบีบอัดมา ดังนั้นข้อมูลเสียงที่ผ่านขั้นตอนของการทำงานฟังก์ชั่นนี้ จึงมีคุณภาพเสียงดีขึ้นมาเดิม

Connectivity & Future-ready Expandability
• จำนวน Channel ทั้งหมด 7.2 และมีขั้วต่อ Preamp Output สำหรับต่อกับอุปกรณ์ภายนอก โดยเฉพาะในกรณีที่ต้องการเพิ่ม Amplifier เข้ามาอีกตัว
• ขั้วต่อ HDMI ถ่ายทอดความละเอียดสัญญาณภาพที่ 4K, 3D, Audio Return Channel, Deep Color, x.v.Color, Auto Lipsync  และ HDMI control function
• ขั้วต่อHDMI input 7 ชุด (ด้านหน้า 1 ชุด) / HDMI output 3 ชุด (1 ชุดสำหรับ Zone 2)
• มีฟังก์ชั่น Amp Assign เพื่อกำหนดให้ภาคขยายของ AVR-3313 ทำงานได้หลากหลายมากขึ้น
• มีขั้วต่อ USB input ด้านหน้าเครื่อง
• สามารถเล่น Multi room audio (3 zones 3 sources)
*1: มี HDMI output สำหรับ Zone 2

Ease-of-Use
• มีเมนูช่วยเหลือในการติดตั้ง ทำให้ติดตั้งได้สะดวกมากขึ้น
• Audyssey Dynamic Volume® สำหรับปรับระดับ Volume ตามสภาพความเป็นจริงของห้องฟัง
• Audyssey DynamicEQ ปรับปรุงสัญญาณ Surround Effect ให้คมชัดขึ้นในช่วงเวลาที่เราเปิดระดับ Volume ต่ำๆ
• Audyssey MultEQ XT ทำหน้าที่ตรวจวัดสัญญาณของลำโพงแต่ละตัวที่มีอยู่ภายในห้องฟังแบบอัตโนมัติ เพื่อคำนวณให้ลำโพงปล่อยสัญญาณเสียงให้ออกมาสอดคล้องกับขนาดที่แท้จริงของห้องฟังนั้นๆ
• มาพร้อมกับรีโมท คอนโทรลที่สะดวกต่อการใช้งาน
• ตั้งเวลาปิดการทำงานของเครื่องได้ภายในเวลา 10 นาที หรือเพิ่มเวลาให้เป็น 120 นาทีได้
• หน่วยความจำระดับ Level และสามารถปรับค่าระดับความ Level สัญญาณ Input ของแต่ละอุปกรณ์ได้
• สัญญาณ HDMI อยู่ในสถานะ Standby ตลอดเวลา
• ไฟ Standby ทำงานในระบบอัตโนมัติ
• ได้รับการรับรองมาตรฐาน C4 ทำงานร่วมกับ IP Control ได้

Others
• เมื่อเครื่องอยู่ในสถานะ Standby จะกินกระแสไฟเพียง 0.1W
• มีขั้วต่อ Trigger output (150 mA)
• ติดตั้ง Audyssey ภายในตัว

State-of-the-art Denon Solutions for Maximising Content Quality
• Supports 4K video signals (video upscaling, video pass through, GUI overlay)
เมื่อ AVR-3113 รับสัญญาณวีดีโอ ที่ส่งเข้ามาด้วยความละเอียด
4K (3840 x 2160pixel) สัญญาณดังกล่าวจะถูกส่งผ่านออกไปยัง
TV และเมนู GUI จะแสดงผลปรากฏจอ Display ซ้อนกับสัญญาณ
วีดีโอ 4K นอกจากนี้ AVR-3113 ยังมีวงจร Up-scaling เพื่อยกระดับ
สัญญาณอนาล็อก ให้มีความคมชัดในระดับ High-definition
(HD-1080p) โดยมีความละเอียด 3840 x 2160 pixel สัญญาณนี้จะถูกส่งออกไปจอภาพด้วยสาย HDMI ในส่วนของวงจรสัญญาณภาพที่มีอยู่ใน AVR-3113 นั้น คือการรองรับสัญญาณวีดีโอ High-definition ที่กำลังจะมาถึงในอนาคตอันใกล้นี้
• Denon Link HD for the best sounding, jitter free connection to our new DBT-3313UD BD player
เมื่อเชื่อมต่อเครื่องเล่น Blu-ray ของ Denon รุ่น DBT-3313UD ด้วยสาย Denon Link HD เข้ากับ AVR-3313 สัญญาณที่ออกมานั้นจะคมชัดมาก สะอาดและเป็นเสียงสามมิติที่สมบูรณ์แบบ เสียง Effect ต่างๆที่มีในเครื่องเล่น Blu-ray จะถูกถ่ายทอดออกมาอย่างครบถ้วน
• มีวงจร Dolby Pro Logic IIz
• มีวงจร Audyssey DSX processing
• แปลงสัญญาณจาก Disc มาตรฐานให้เป็นสัญญาณ PCM (2ch, multi-channel)


Connectivity & Future-ready Expandability
• Equipped with a Multi-Zone function three source, three zone output (incl. HDMI output for Zone2)
AVR-3313 เป็นอุปกรณ์ที่มีฟังก์ชั่น Multi-Zone ดังนั้นคุณสามารถแยกเสียงของแต่ละ Source ได้ถึง 3 ห้อง นอกจากนี้ AVR-3313 ยังเป็นอุปกรณ์ที่มี HDMI Zone 2 Output คุณสามารถดูวีดีโอที่แตกต่างไปจากห้องฟังหลักได้
• 11 ch speaker terminals (FL/FR/C/SL/SR/ SBL/SBR/FHL/FHR/FWL/FWR)
• Power Amp Assign function, for versatility in using the AVR-3313 for different purposes
AVR-3113 มีภาคขยายทั้งหมด 7.2 Channel (FL/FR/C/SL/SR/SBL/SBR/SW) สำหรับรองรับสัญญาณ Surround ที่บันทึกมาในแผ่น Blu-ray และเพื่อเพิ่มความเร้าใจในการฟังเสียง Surround ของวงจร Audyssey DSX คุณสามารถกำหนดให้ภาคขยายของสัญญาณ Surround Back (SBL/SBR) ไปขยายสัญญาณของลำโพงคู่หน้า FHL/FHR (Front Height) หรือไปขยายสัญญาณของลำโพง FWL/FWR (Front Wide) หรือคุณสามารถกำหนดให้ภาคขยายของสัญญาณ SBL/SBR ไปขยายสัญญาณของ Zone 2 และนี่เป็นอีกแนวทางหนึ่ง ที่ทำหน้าสามารถใช้งานภาคขยายของ AVR-3313 ได้หลากหลายมากขึ้น
• มีขั้วต่อ Phono equaliser amp (MM) สำหรับเชื่อมต่อกับเครื่องบันทึกสัญญาณอนาล็อก

Ease-of-use
• สะดวกต่อการใช้งานด้วย Graphical User Interface
• มีเมนูช่วยเหลือในการติดตั้ง ทำให้ติดตั้งได้สะดวกมากขึ้น
การตั้งค่าการทำงานง่ายและสะดวก ด้วยแผนผังเมนูที่ชัดเจนของแต่ละขั้นตอน เช่นเริ่มต้นจากการเลือกภาษา ดังนั้นเราจึงตั้งค่าขั้นตอนต่อไปด้วยการตั้งค่าลำโพงได้จากเมนูที่แสดงให้เห็นบนจอ Display

Main Specifications
Power amplifier section
กำลังขับ Output : ค่าความเพี้ยน THD ขึ้นกับกำลังขับของแอมป์
ภาคขยายลำโพง Front L/R : 125 W + 125 W
(8 ohms, 20 Hz - 20 kHz, THD 0.05 %)
165 W + 165 W
(6 ohms, 1 kHz, THD 0.7%)
ภาคขยายลำโพง Centre : 125 W
(8 ohms, 20 Hz - 20 kHz, THD 0.05 %)
165 W
(6 ohms, 1 kHz, THD 0.7%)
ภาคขยายลำโพง Surround L/R : 125 W + 125 W
(8 ohms, 20 Hz - 20 kHz, THD 0.05 %)
165 W + 165 W
(6 ohms, 1 kHz, THD 0.7%)
ภาคขยายลำโพง Surround Back L/R : 125 W + 125 W
Front Height, (8 ohms, 20 Hz - 20 kHz, THD 0.05 %)
Front Wide : 165 W + 165 W
(6 ohms, 1 kHz, THD 0.7%)
Preamplifier section
ความไว Input /ความต้านทาน : 200 mV / 47 kohms
การตอบสนองความถี่ : 10 Hz ~ 100 kHz — +1, –3 dB (DIRECT mode)
อัตราส่วนสัญญาณต่อเสียงรบกวน : 102 dB (IHF-A weighted, DIRECT mode)
FM section
รับคลื่นสถานีวิทยุได้ : 87.5 - 108 MHz
General
ทำงานกับกระแสไฟ : AC 230 V, 50/60 Hz
Power consumption : 670 W
(Standby 0.1 W, CEC standby 0.5 W)
ขนาด (W x H x D) : 434 x 167 x 379 mm
น้ำหนัก : 12.0 kg
Ports
In HDMI (Front: 1) 7
Component (Video) 2
Composite (video) (Front: 1) 4
Analog Audio (Front: 1) 7(Phono: 1)
Digital Audio (Optical) 2
Digital Audio (Coaxial) 2
Denon Link HD 1
Out HDMI Monitor 3 (Zone2: 1)
Component Monitor 1
Composite (Video) Monitor 3 (Zone2: 1)
Audio Lineout (Media player) 1
Audio Pre-out (Zone2, 3) 2
Audio Pre-out (7.2ch) 1
Phones 1
Other Network (Ethernet) 1
iPod / USB (Front) 1
Setup Mic jack 1
FM Tuner Antenna 1
Remote Control (In/Out) 1 / 1
RC-232C 1
DC12 V 150 mA MAX. trigger out 2
