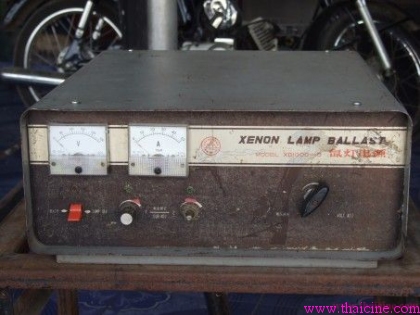

เกือบซะแล้ว....POWER SUPPLY ของ 104-X2

เป็น POWER SUPPLY ที่ได้มาพร้อมกับ 104-x2 จากเจ๊เกตุ ใช้งานมาเกือบ 2 ปี เพิ่งจะออกอาการเจ (หาเรื่องเสียตังค์ซะแล้ว) เรื่องก็มีอยู่ว่า ฉายๆอยูดีดี ไฟหลอดทำท่าเหมือนจะอ่อนแรง วูบวาบเหมือนจะดับไม่ดับแหล่ เป็นจังหวะ จนกระทั่งดับสนิท พร้อมกลิ่นอันไม่พึงประสงค์ลอยออกมากระทบจมูก (กลิ่นไหม้ น่าจะเกิดจากไปบิดสวิทส์เร่งไฟจาก 220 V เป็น 230 V แน่ๆ) แต่มอเตอร์และหลอดซาวน์ยังทำงานปกติ เมื่อกดปุ่มจุดหลอดอีกครั้ง ก็เงียบสนิท ไม่มีแม้แต่ประกายไฟที่ชุดจุดใต้สไลด์ แต่มอเตอร์และหลอดซาวน์ ก็ยังทำงานตามปกติ งานเข้าแน่ๆ ในใจคิด ถ้าเอาไปซ่อม ต้องมีไม่ต่ำกว่า 2000 แน่ๆ


ความเห็น

[1] [2]


แต่เพื่อให้แน่ใจว่า POWER SUPPLY หรือ ชุดจุด หรือหลอดกันแน่ที่เสีย ก็เลยยก POWER SUPPLY อีกตัว (มีอยู่ 2 เครื่องครับ) มาลอง ผลก็เป็นอย่างที่คิด คือ หัวเครื่อง ชุดจุด และหลอดทำงานตามปกติ ก็มั่นใจ100% เลยว่า POWER SUPPLY เสียแน่นอน ได้ลองปรึกษาและเล่าอาการเครื่องให้คุณโหน่งฟัง ก็แนะนำว่า น่าจะลองเปิดฝาเครื่องดู อาจจะมีเฮ ถ้าเกิดจากปัญหาเล็กๆน้อยๆ (ให้กำลังใจกันน่าดู) แล้วตัวผมก็ไม่มีความรู้เรื่องวงจรอิเล็คโทรนิคเลย จะไหวเหรอ เพราะสถานการณ์อย่างนี้ ก็ไม่อยากเสียเงินครับ เมื่อไม่มีอะไรจะเสีย วิญญาณช่างใหญ่เข้าสิง ก็เปิดเลยครับ

หลังจากเปิดฝาแล้ว ก็ใช้ไฟฉายส่องดู บริเวณแผงวงจรชุดจ่ายไฟจุดหลอด (เดาอีกนั่นแหละ เพราะเห็นตั้งอยู่ใกล้ ตัวเก็บประจุไฟ 6 ตัว รูปร่างคล้ายถ่านไฟฉายก้อนใหญ่ แต่ใหญ่กว่าอีก) ก็สังเกตุเห็นตัวต้านทาน (RESISTER) ตัวสีเขียวขนาดเท่าแท่งดินสอ ยาวประมาณ 1 นิ้ว ไหม้เกรียมและเกือบจะขาดสองท่อน (สงสัยว่ากลิ่นไหม้มาจากตัวนี้แน่) ก็เลยเอาออกมาดู เพื่อหาค่าความต้านทาน เพื่อไปซื้อตัวใหม่มาติดแทน (คุณโหน่งแนะนำ) ผลปรากฏว่า ตัวเลขพอเห็นลางเลือนว่า 1 โอห์ม + และ- 5% แต่ไม่ทราบว่ากี่วัตต์ เพราะไหม้เกรียมหมด เอาล่ะ ทำยังไงต่อดี นึกขึ้นได้ ก็ตัดสินใจเปิด POWER SUPPLY อีกเครื่องที่ยังดีอยู่ แกะตัว RESISTER ตัวต้นเหตุ มาอ่านค่าวัตต์ ได้ผลครับ เขียนว่า 8 วัตต์ (ในใจคิดว่า โชคดีที่มี POWER SUPPLY 2 เครื่อง)

แล้วจะหาซื้อ RESISTER แบบนี้ได้ที่ไหน เนื่องจาก วงจรอิเล็คโทรนิคของ 104 ค่อนข้างโบราณ ชิ้นส่วนทุกตัวน่าจะเลิกผลิตหมดแล้ว สรุปแล้วลองวัดดวงไปหาที่บ้านหม้อครับ คุณโหน่งบอกว่าหากไม่มี RESISTER แบบโบราณ ก็น่าจะใช้แบบใหม่ได้ ขอให้ได้ค่าต้านทานเท่ากัน ส่วนวัตต์ใช้เหมือนหรือใกล้เคียงกันได้ วัตต์มากกว่านิดหน่อยได้ แต่ห้ามน้อยกว่า

เดี๋ยวพรุ่งนี้จะมาเล่าต่อ พร้อมลงรูปตัว RESISTER เจ้าปัญหา และผลประกอบการ แต่บอกได้ว่างานนี้มีเฮครับ

เข้ามาเกาะขอบเวที รอชมๆๆ

ผมขอแนะนำอีกท่าน ท่านนี้ปรัมมาจารตั๊กม้อต้องคาราวะ ..... ท่านลภครับลองโทรไปคุยหรือจะนิมนต์ท่านมาดูก็ได้เพราะท่านชอบมาแถวๆบางบัวทองอยู่แล้ว ...  อิอิ

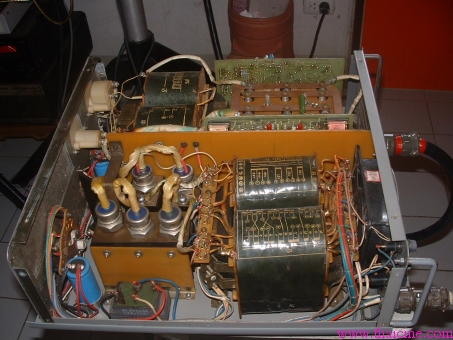

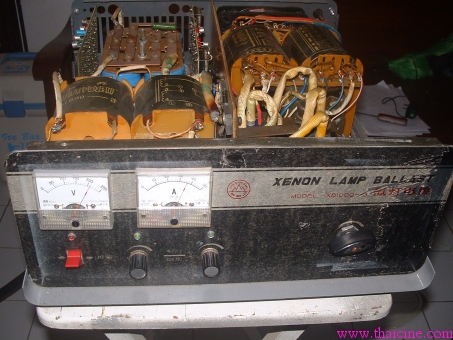

ภาพฝาเครื่อง POWER SUPPLY ที่เปิดแล้ว เครื่องมีน้ำหนักประมาณ 30 กว่าโลครับ

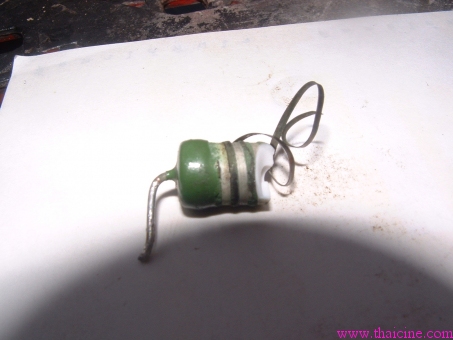

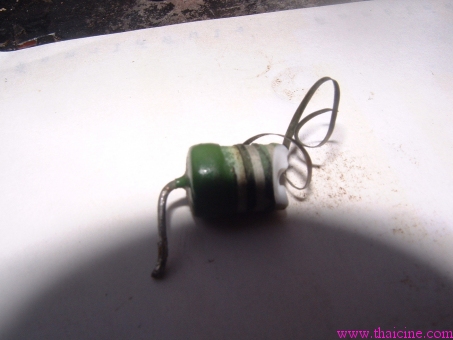

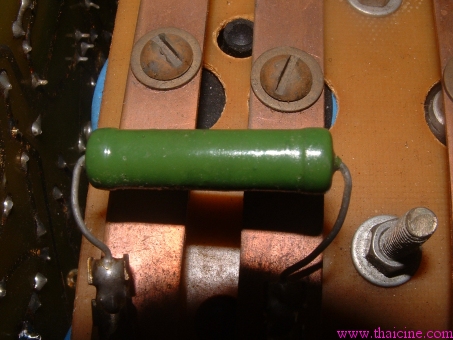

ตัวต้นเหตุที่ทำให้เกิดกลิ่นไหม้อยู่นี่ครับ เก็บกู้มาได้แค่ซาก ขาดสองท่อนครับ เป็น RESISITER ตัวสีเขียว ขนาดเท่าดินสอ ยาวประมาณ 1 นิ้วครับ กำลังต้านทาน 1 โอห์ม +และ- 5% 8 วัตต์

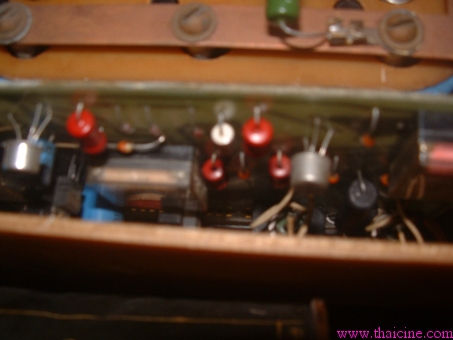

คงเป็นตัวหนึ่งในแผงวงจรจ่ายไฟจุดหลอดครับ แผงนี้ล่ะครับ


หน้าตาตัว RESISTER ที่เสีย เป็นแบบนี้ครับ แต่ไม่ใช่ตัวนี้นะครับ หน้าตาคล้ายๆกัน

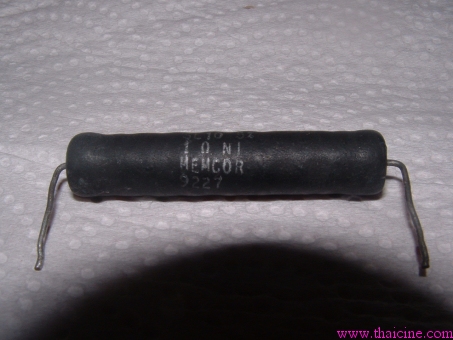

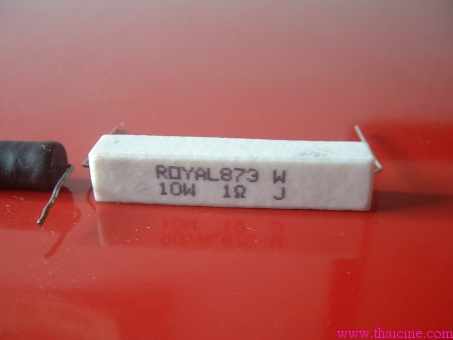

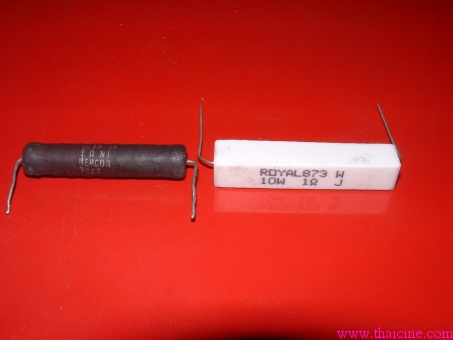

ไปหาอะไหล่ที่บ้านหม้อ ผลปรากฏว่า ขนาด 8 วัตต์ไม่มี มีแต่ 10 วัตต์ครับ และรุ่นใหม่ เป็นกระเบื้องครับ ตัวละ 8 บาท แต่ทางร้านก็แนะนำว่า หากอยากได้รุ่นเก่า ลองไปหาๆ ดูที่บ้านหม้อพลาซ่า และก็ด้ผลครับ ไปได้มาสองตัว ขนาด 10 วัตต์ ทั้งคู่ เป็น RESISTERมือสอง ตัวละ 15 บาท (ตัวขาวป็นรุ่นใหม่ ตัวดำเป็นรุ่นเก่า)

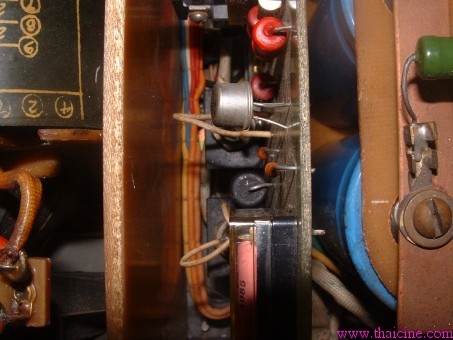

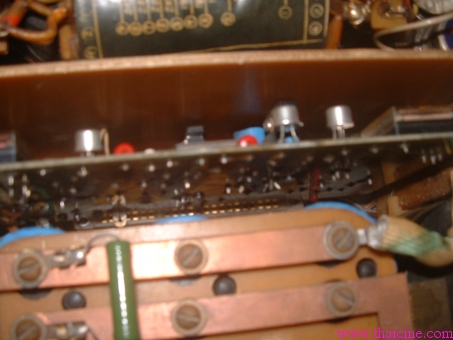

ต้องคลายสกรูสองตัวที่ยึดแผงวงจรออก แกะตัวเดิมออก ใส่ตัวใหม่แทน ตัดสินใจใช้รุ่นโบราณ ตัวสีดำครับ(ในใจก็คิดว่าไม่น่าจะติด แต่ก็ดีกว่าไม่ทำอะไร) ก็ขอภาวนาให้เสียแค่ตัวนี้ตัวเดียวละกัน โอมเพี้ยง ติดเถอะ ในภาพเห็นหัวดำๆที่โผล่ออกมา (กลางภาพ)นั่นหล่ะครับตัวใหม่ที่เปลื่ยนแทนที่


ต้องยก power supply มาให้ผมวิเคราะห์ดูก็ได้ครับ เพราะต้องใช้เวลาเช็ค คงไม่ได้เสียแค่ resister อย่างเดียวครับ ยังมี ic control อีก scr จุดหลอด Zener diode , transistor อีกเลยต้องใช้เวลาตรวจเช็คครับ อะไหล่ยังพอหาได้ครับยกเว้น condencer ตัวสีฟ้าแท่งยาวๆค่ามัน 3,300MF125 v.ยังหาซื้อไม่ได้ครับ  ปล.ของผมเคยเปลี่ยนเป็นกำ...ถึงจะ ok กว่าจะบรรลุต้องศึกษากันหน่อย บังเอินผมช่างอิเล็กทรอนิกส์ก็เลยพอทำได้ครับ

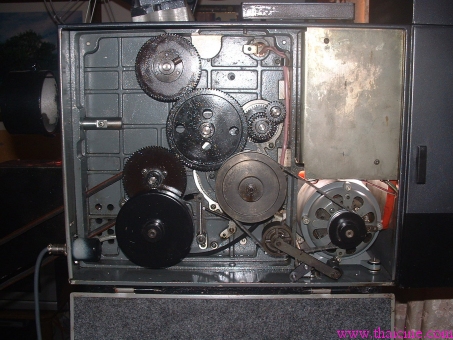

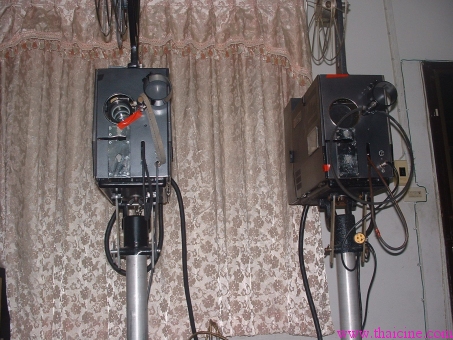

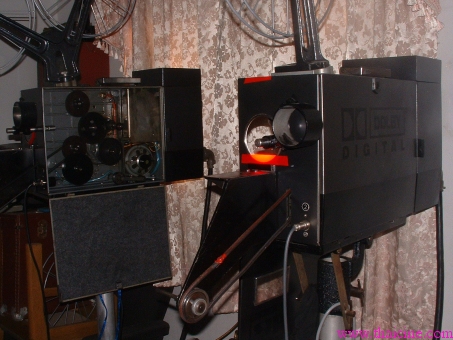

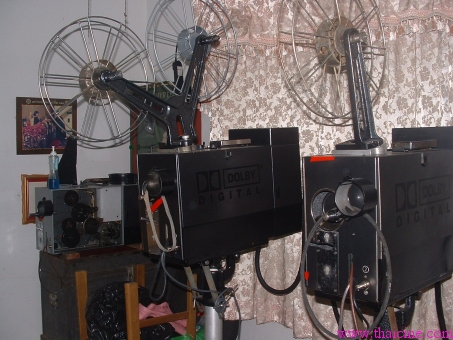

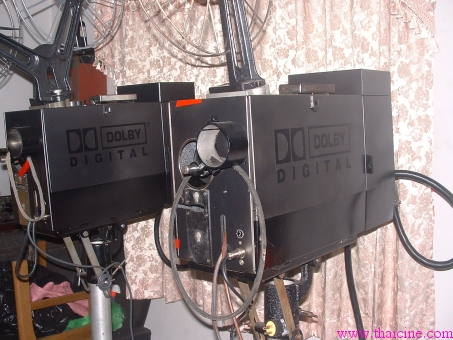

ติดไม่ติดวะ ถ้าเกาถูกที่คัน ก็น่าจะติด เครื่องฉายพร้อม POWER SUPPLY พร้อม แต่คนฉายยังไม่พร้อม โปรดติดตามตอนต่อไป อิอิ

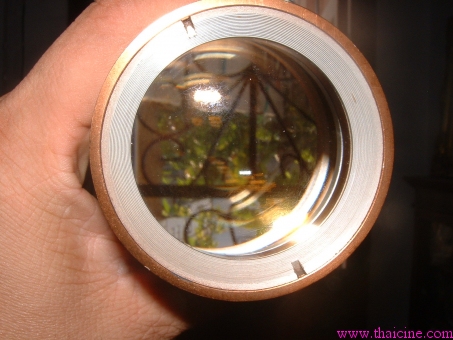

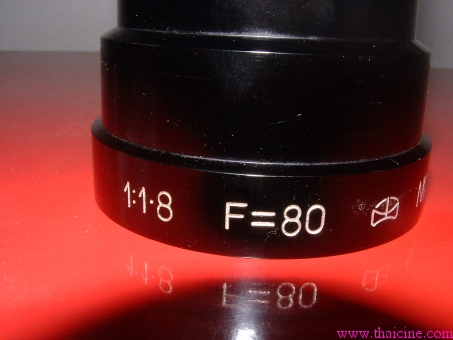

อันนี้เป็นเลนส์ที่ได้จากวิจิตรภาพยนตร์ ยังใหม่อยู่เลยครับ ขนาด F80 ใส่กับเครื่อง 104 ได้พอดี




เอาล่ะครับ ลองเดินเครื่องกันเลย ดันสวิทส์มอเตอร์ ตามด้วยกดปุ่มจุดหลอด ผลปรากฏว่า.....

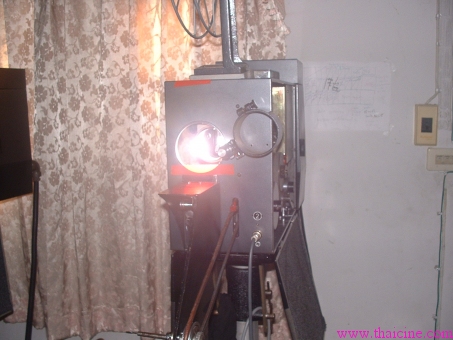

หลอดติดครับ แต่เพื่อความแน่ใจ เดี๋ยวจะดีใจเก้อ ลองเดินเครื่องเปล่าประมาณ 20 นาที

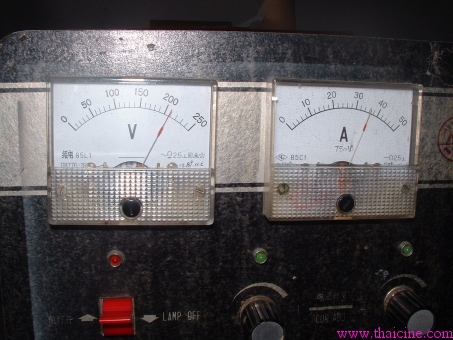

ผ่านไป 20 นาที ไฟยังนิ่งดีครับ ต้องปรับเร่งไฟประมาณ 30 ขึ้นไปครับ หากต่ำกว่า 30 ไฟจะสั่นนิดหน่อย ซึ่งก็เป็นตามปกติของ POWER SUPPLY ตัวนี้
